Uparjalnik padajočega filma

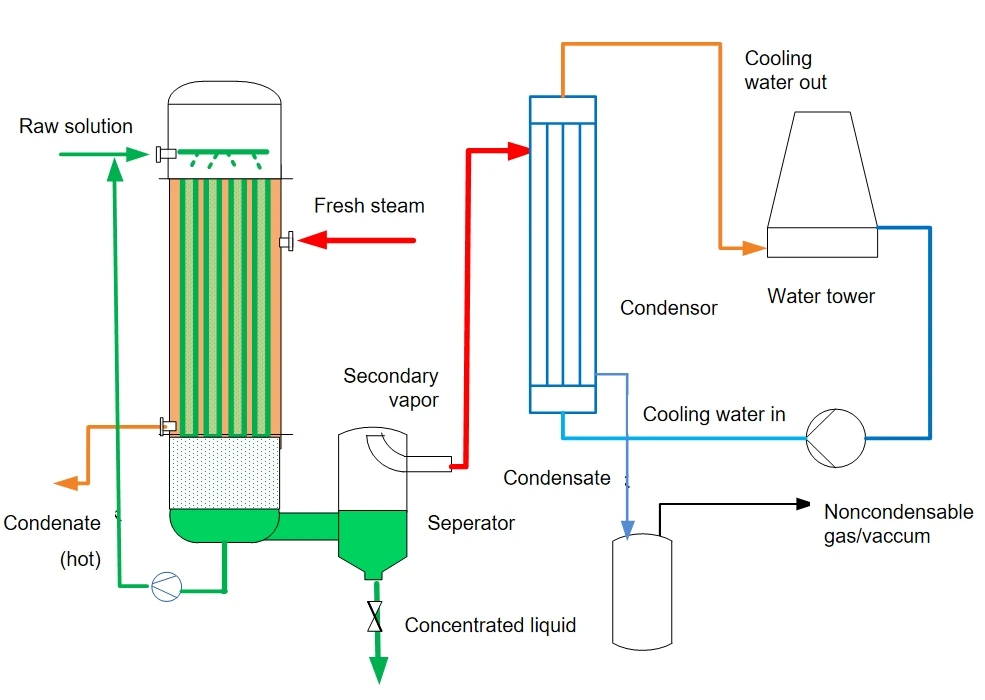

Načelo delovanja uparjalnika padajočega filma
Uparjalnik s padajočim filmom uporablja gravitacijski-tanek{1}}pretok in zunanjo toploto za učinkovito koncentriranje raztopin, zlasti za toplotno-občutljive ali viskozne materiale.
Razčlenitev po--korakih
1. Porazdelitev tekočine
● Napajalna tekočina je enakomerno porazdeljena na vrhu navpičnih grelnih cevi prek specializiranih razdelilnikov (npr. razpršilne šobe ali perforirane plošče). To zagotavlja tanek neprekinjen tekoči film na notranjih stenah cevi.
2. Pretok in izhlapevanje-tankega filma
● Film tekočine teče navzdol vzdolž segretih sten cevi.
● Zunanji grelni medij (npr. para) zunaj cevi prenaša toploto na film tekočine, kar povzroči delno izhlapevanje topila (npr. vode).
3. Ločevanje hlapov-tekočin
● Izhlapeni hlapi se dvigajo navzgor, medtem ko koncentrirana tekočina še naprej teče navzdol.
● Ločevalnik na dnu loči hlape (poslane v kondenzacijo ali predelavo) od koncentriranega tekočega izdelka.
4. Lastnosti energetske učinkovitosti
● Visok prenos toplote: tanek{0}}pretok poveča površino za hitro izhlapevanje.
● Nizka toplotna razgradnja: kratek čas zadrževanja ščiti materiale,-občutljive na toploto.
● Prilagodljivost: Primerno za tekočine z visoko{0}}viskoznostjo zaradi gravitacijskega toka-.
5. Ravnanje s kondenzatom in izdelki
● Hlapi se kondenzirajo v destilat (voda ali topilo za večkratno uporabo).
● Koncentrirana tekočina se odvaja z dna uparjalnika za nadaljnjo obdelavo.
Tipična uporaba izparilnika s padajočim filmom: Ekstrakcija ksiloze z izparilnikom s padajočim filmom
Ključne prednosti izparilnikov s padajočim filmom
Izjemno-nizka poraba energije zaradi gravitacijskega-toka in učinkovitega tanko{2}}prenosa toplote.
1
>>
Zaščita toplotno{0}}občutljivih materialov s kratkim zadrževalnim časom in nizko{1}}temperaturnim delovanjem.
2
>>
Učinkovito ravnanje s tekočinami z visoko-viskoznostjo in visoko{1}}koncentracijo brez zamašitve.
3
>>
Kompaktna, prostor{0}}varčna zasnova z navpično cevno modularnostjo za preprosto nadgradljivost.
4
>>
Okolju prijazno delovanje z zmanjšanim odpadkom vode in toplotnim onesnaževanjem.
5
>>
Učinkovitost proti -obraščanju, ki jo omogočajo sistemi visoke hitrosti tekočine in CIP.
6
Premisleki pri oblikovanju uparjalnika s padajočim filmom
(A) Hidrodinamična in toplotna učinkovitost
● Sistem za porazdelitev tekočine: kritičen za enakomerno tvorbo filma; uporablja natančne šobe ali perforirane plošče.
● Povišanje vrelišča (BPE): vpliva na zasnovo temperaturnega gradienta, zlasti za dovode z visoko-slanostjo.
● Geometrija cevi: navpične cevi z optimiziranim razmerjem med dolžino in premerom za ohranjanje stabilnosti filma.
(C) Optimizacija energije
● Integracija več-učinkov: ponovna uporaba pare med stopnjami za izboljšanje energetske učinkovitosti.
● Predgretje krme: povrne odpadno toploto iz tokov kondenzata ali hlapov.
● Termalna rekompresija hlapov (TVR): izbirna integracija za povečanje varčevanja s paro.
(B) Upravljanje materiala in obraščanja
● Odpornost proti koroziji:
① SS316L za splošno uporabo, titan za okolja,-bogata s kloridi, površine,-prevlečene s polimeri za kisle raztopine.
● Zmanjšanje obraščanja:
① Visoka hitrost tekočine za zmanjšanje vodnega kamna.
② Integrirani sistemi CIP (Clean{0}}in-Place) za redno vzdrževanje.
(D) Nadzor in varnost
● Avtomatizacija:
① PLC sistemi za spremljanje debeline filma, temperaturnih gradientov in pretoka dovoda.
② Prilagoditve-v realnem času za preprečevanje suhih madežev ali poplav.
● Varnostni mehanizmi:
① Nizko{0}}alarmi za preprečevanje pregrevanja cevi.
② Varnostni ventili in protokoli za zaustavitev v sili.
Primerjava stroškov in drugih dejavnikov izparilnika padajočega filma
|
S/N |
Uparjalnik padajočega filma |
MVR uparjalnik |
Večnamenski uparjalnik |
TVR uparjalnik |
|
Začetni stroški naložbe |
Srednje (preprosta struktura, vendar zahteva prefinjen distribucijski sistem) |
Visoka (strošek kompresorja je visok). |
Srednje do visoko (več-kompleksna struktura) |
Srednje (nižje od MVR, vendar zahteva visokotlačni vir pare) |
|
Tekoči stroški |
Srednje (zanaša se na zunanje parno ali električno ogrevanje) |
Zelo nizka (večinoma poraba električne energije, brez zunanjega povpraševanja po pari) |
Nizka (ponovna uporaba pare po stopnjah, vendar je-potrebna para za prvi učinek) |
Srednji (za pogon ejektorja je potrebna -para pod visokim pritiskom). |
|
Energijska učinkovitost |
Srednje-visoko (odvisno od temperaturne razlike, brez parnega cikla) |
Zelo visoka (90 % prihranek energije v primerjavi s tradicionalnimi, za pogon kompresorja je potrebna le majhna količina električne energije) |
Visoka (približno 50 % prihranka energije na učinek, odvisno od števila učinkov) |
Srednje-visoka (30-50 % prihranek energije, odvisno od učinkovitosti vbrizgavanja pare). |
|
Zahteve glede vzdrževanja |
Nizek (brez gibljivih delov, vendar jih je treba očistiti, da se prepreči zamašitev) |
Srednje-visoko (vzdrževanje kompresorja je zapleteno) |
Srednje (več{0}}vzdrževanje ventilov in cevovodov) |
Srednje (ejektor je nagnjen k obrabi). |
|
Tipične aplikacije |
Mlečni izdelki, sokovi, farmacevtski izdelki,-odpadne vode z visoko slanostjo, črna lužnica za izdelavo papirja. |
Kemijska koncentracija, ničelni izpust (ZLD), odpadna voda z visoko-solnostjo |
Razsoljevanje morske vode, proizvodnja sladkorja, nizko{0}}koncentrirana odpadna voda |
Mleko, sok |
Aplikacije izparilnika padajočega filma
Industrija hrane in pijač
Kemijska in farmacevtska industrija
Varstvo okolja in recikliranje virov
Petrokemija in energetika
Biotehnologija in fermentacijski inženiring
