Postopek rafiniranja litija: najboljši vodnik za ekstrakcijo in čiščenje

Rafiniranje litija: Od Raw Mmaterialov za čistost baterije-

Globalni prehod na zeleno gospodarstvo je močno odvisen od litija. Povpraševanje po litiju kot temeljnem materialu za baterije za ponovno polnjenje, ki poganjajo električna vozila (EV), prenosno elektroniko in-omrežno shranjevanje energije, je močno naraslo. Vendar je surovi litij, bodisi iz slanic ali trdih kamnin, daleč od baterije-. Potreben je zapleten, več-stopenjski postopek rafiniranja, da se doseže čistost, potrebna za visoko-zmogljive aplikacije. Ta vrhunski vodnik se poglobi v zapleten svet rafiniranja litija in raziskuje pot od pridobivanja surovin do proizvodnje litijevih spojin visoke-čistosti, s poudarkom na vrhunskih-tehnologijah čiščenja.

Temelj: Zakaj je rafiniranje litija pomembno

Litij, mehka, srebrno-bela alkalijska kovina, je cenjen zaradi visokega elektrokemičnega potenciala in majhne teže. Zaradi teh lastnosti je idealen za shranjevanje energije. Da pa bi bil litij učinkovit v sofisticiranih baterijskih kemijah, kot sta litij-ion (Li-ion) in litijev železov fosfat (LFP), je treba nečistoče skrbno odstraniti. Že majhne količine nezaželenih elementov (npr. magnezija, kalcija, železa, klorida, sulfata) lahko resno poslabšajo delovanje, dolgo življenjsko dobo in varnost baterije.

Zato učinkovito in trajnostno rafiniranje litija ni samo industrijski proces; je ključnega pomena za energetsko revolucijo.

Ključni razlogi za natančno rafiniranje litija:

• Zmogljivost baterije:Čistost neposredno vpliva na energijsko gostoto, izhodno moč in cikle polnjenja/praznjenja.
• Varnost:Nečistoče lahko povzročijo toplotni odtok in kratke stike.
• Dolgoživost:Onesnaževalci pospešijo razgradnjo in skrajšajo življenjsko dobo baterije.
• Stroškovna-učinkovitost:Materiali visoke-čistosti zmanjšajo proizvodne napake in izboljšajo izkoristek izdelka.
• Okoljska odgovornost:Učinkovito rafiniranje lahko zmanjša količino odpadkov in porabo energije.

Razdelek 1: Surovine in začetne strategije pridobivanja

Litij ni enakomerno porazdeljen po zemeljski skorji. Njegovo komercialno pridobivanje izvira predvsem iz dveh glavnih virov: celinskih slanic in mineralov trdih kamnin.

1.1 Nahajališča slanice (Salarji): rudniki tekočega zlata

Nahajališča slanice, ki jih pogosto najdemo v sušnih,-visokih območjih (znanih kot »salari«), so podzemni rezervoarji slane vode z visoko koncentracijo raztopljenih litijevih soli, poleg drugih mineralov, kot so magnezij, kalij in natrij. Južnoameriški »litijev trikotnik« (Čile, Argentina, Bolivija) predstavlja znaten delež svetovnega litija, pridobljenega iz-slanice.

Začetna ekstrakcija slanice:
Tradicionalna metoda pridobivanja slanice je razmeroma enostavna, a zamudna-:

• Črpanje:Z-litijem bogata slanica se črpa iz podzemnih vodonosnikov na površje.
• Sončni bazeni za izhlapevanje:Slanico nato usmerijo v vrsto ogromnih plitvih ribnikov. Sončna svetloba in veter naravno izhlapevata vodo in postopoma koncentrirata litijeve soli. Ko voda izhlapeva, se oborijo manj topne soli (kot sta natrijev klorid in sadra), za seboj pa ostane bolj koncentrirana raztopina-, bogata z litijem. Ta postopek lahko traja 12-18 mesecev, odvisno od podnebnih razmer.
• Izzivi:Ta metoda je vodo-intenzivna, geografsko omejena in dovzetna za vremenske spremembe.

1.2 Nahajališča trdih kamnin (spodumen): pot mineralov

Nahajališča trdih kamnin, predvsem mineral spodumen (LiAlSi₂O₆), predstavljajo še en pomemben vir litija. Avstralija je trenutno vodilna proizvajalka trdega litija, znatne zaloge pa najdemo tudi v Kanadi, na Kitajskem in v Združenih državah.

Začetno pridobivanje trde kamnine (oplemenitenje):
Za razliko od slanic rudarjenje trde kamnine zahteva konvencionalne rudarske tehnike, ki jim sledi postopek fizične koncentracije, imenovan obogatenje.

• rudarjenje:Ruda-, ki vsebuje spodumen, se pridobiva iz odprtih-kopov ali podzemnih rudnikov.
• Drobljenje in mletje:Rudo zdrobijo na manjše delce in nato zmeljejo v fin prah, da se spodumenski mineral sprosti iz drugih jalovskih (odpadnih) mineralov.
• Flotacija:To je ključen korak obogatenja. Fino zmleta rudna gošča je pomešana s kemičnimi reagenti, ki se selektivno vežejo na delce spodumena, zaradi česar postanejo hidrofobni. Nato se vnesejo zračni mehurčki in delci spodumena se pritrdijo na mehurčke in se dvignejo na površje ter tvorijo peno, ki jo je mogoče odstraniti. Tako nastane koncentrat spodumena, običajno 5-7 % Li₂O.
• Ločevanje gostih medijev (DMS):Alternativna ali dopolnilna metoda, pri kateri se delci ločijo glede na njihovo gostoto z uporabo težkega tekočega medija.

Oddelek 2: Pretvorba surovih koncentratov v vmesne proizvode

Ko so surovine koncentrirane, naslednja faza vključuje kemično obdelavo za ekstrakcijo litija iz njegove mineralne matrice ali njegovo nadaljnje čiščenje iz koncentrirane slanice.

2.1 Predelava koncentrata spodumena

Koncentrat spodumena je podvržen postopku kalcinacije in kislinskega luženja, da se litij pretvori v topno obliko.

• Praženje (kalcinacija):Koncentrat spodumena se segreje na visoke temperature (običajno 1000-1100 stopinj) v rotacijski peči. Ta korak "dekrepitacije" spremeni kristalno strukturo spodumena (alfa-spodumena v beta-spodumen), zaradi česar postane bolj reaktiven in dovzeten za napad kisline.
• Izpiranje s kislino:Pražen spodumen nato reagira z žveplovo kislino (H₂SO₄) pri povišanih temperaturah (200-250 stopinj). Ta proces pretvori litij v litijev sulfat (Li₂SO₄), ki je topen v vodi, medtem ko drugi elementi ostanejo večinoma netopni.
• Nevtralizacija in filtracija:Nastala gošča se nevtralizira, da se oborijo nečistoče, kot sta železo in aluminij, čemur sledi filtracija, da se raztopina litijevega sulfata loči od trdnih ostankov.
• Odstranjevanje nečistoč (pred-čiščenje):Pred nadaljnjim rafiniranjem je raztopina litijevega sulfata pogosto podvržena začetni stopnji odstranjevanja nečistoč, ki običajno vključuje prilagoditev pH in obarjanje preostalega kalcija in magnezija z uporabo natrijevega pepela (Na₂CO3) in gašenega apna (Ca(OH)₂).

2.2 Začetno čiščenje koncentrirane slanice

Za litij, pridobljen iz slanice, po sončnem izhlapevanju koncentrirana slanica (pogosto litijev klorid, LiCl) še vedno vsebuje znatne nečistoče. Kemično obarjanje je običajen prvi korak.

• Odstranjevanje magnezija:Magnezij (Mg) je posebej zahtevna nečistoča v slanicah zaradi podobnih kemičnih lastnosti kot litij. Običajno ga odstranimo z dodajanjem reagentov, kot je gašeno apno (Ca(OH)₂) ali natrijev karbonat (Na₂CO3), da oborimo magnezijev hidroksid (Mg(OH)₂) ali magnezijev karbonat (MgCO3). Ta postopek pogosto zahteva več stopenj in skrbno kontrolo pH.
• Odstranjevanje sulfata in bora:Druge nečistoče, kot so sulfati (SO₄²⁻), je mogoče oboriti s kalcijevim kloridom (CaCl₂), bor (B) pa je mogoče odstraniti z ekstrakcijo s topilom ali ionsko izmenjevalnimi smolami.

Oddelek 3: Napredne tehnologije čiščenja in koncentracije

Ta razdelek se osredotoča na sofisticirane tehnike, ki se uporabljajo za doseganje stopnje čistosti baterije-, ki se premika od začetne koncentracije do končne kristalizacije. Sledili bomo postopnemu razmerju navedene opreme.

3.1 Povečanje koncentracije zSistemi reverzne osmoze (RO).

Pred energetsko-intenzivnejšimi tehnikami ločevanja imajo lahko sistemi RO (reverzna osmoza) ključno vlogo, zlasti za manj koncentrirane raztopine slanice ali razredčene tokove v procesu rafiniranja. RO je membranska -tehnologija, ki uporablja pritisk za potiskanje topila (npr. vode) iz območja z visoko koncentracijo topljenca skozi pol-prepustno membrano v območje z nizko koncentracijo topljenca.

Kako RO sistemi koristijo rafiniranju litija:

• Začetna koncentracija:Za slanice nižje stopnje ali tehnološke vode, ki vsebuje razredčen litij, lahko RO predhodno koncentrira raztopino in tako zmanjša prostornino, ki jo je treba obdelati z nadaljnjimi, dražjimi postopki.
• Recikliranje vode:RO lahko prečisti tokove odpadne vode, kar omogoča ponovno uporabo vode v procesu rafiniranja, kar je ključnega pomena v sušnih regijah, kjer se nahajajo številni postopki litija.
• Pre-obdelava za nadaljnje procese:Z odstranitvijo večje količine vode in nekaterih večjih suspendiranih trdnih delcev ali organskih snovi RO podaljša življenjsko dobo in izboljša učinkovitost kasnejših naprednih čistilnih enot.

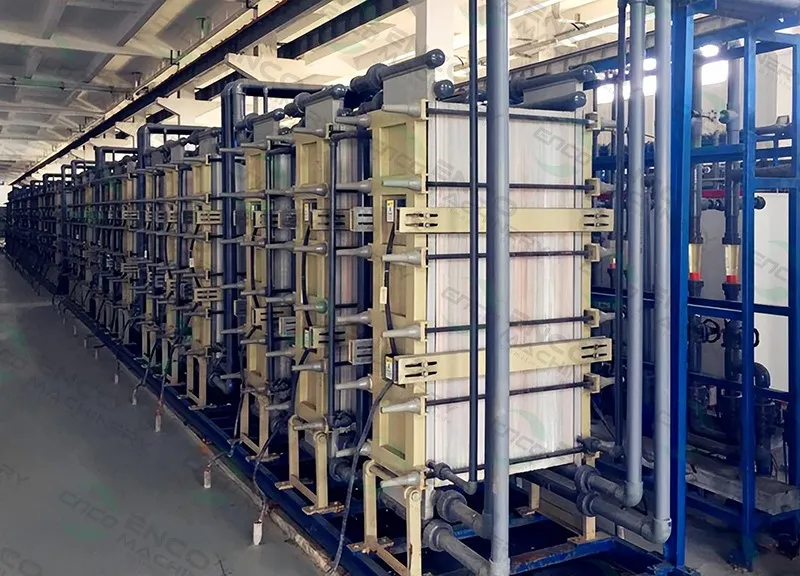

3.2 Natančno ločevanje zBipolarna elektrodializa (BPE)

Po začetnih korakih koncentracije, na primer pri sistemih RO, se bipolarna elektrodializa (BPE) pojavi kot zelo učinkovita in okolju prijazna tehnologija za selektivno ločevanje in koncentracijo ionov. BPE je različica elektrodialize, ki uporablja bipolarne membrane v povezavi z anionskimi in kationskimi izmenjevalnimi membranami. Bipolarne membrane so posebne membrane, ki pod električnim poljem disociirajo vodo na ione H⁺ in OH⁻.

Vloga BPE pri rafiniranju litija:

• Delitev soli:BPE lahko "razdeli" raztopino soli (npr. litijev klorid, LiCl) na ustrezno kislino (HCl) in bazo (LiOH). To je še posebej dragoceno za proizvodnjo litijevega hidroksida (LiOH) neposredno iz raztopin LiCl, pri čemer se izognemo potrebi po kavstični sodi (NaOH) in zmanjšamo onesnaženje z natrijem.
• Odstranjevanje nečistoč:BPE je odličen pri selektivnem odstranjevanju neželenih ionov (npr. magnezija, kalcija, natrija, sulfata, klorida) iz toka litija. Z nadzorovanjem tipov membran in delovnih pogojev se lahko specifični ioni prenašajo iz toka, -bogatega z litijem.
• Koncentracija:Lahko dodatno koncentrira litijeve soli iz razredčenih raztopin, zaradi česar so naslednji koraki kristalizacije učinkovitejši.
• Regeneracija kisline/baze:BPE lahko regenerira kisline in baze iz tokov odpadkov, kar zmanjša porabo kemikalij in nastajanje odpadkov.

Progresivna uporaba:
Potem ko je sistem RO zmanjšal prostornino in predhodno-koncentriral raztopino litija, vstopi BPE, da izvede fino{1}}nastavljeno ločevanje. Na primer, če imamo koncentrirano raztopino LiCl, lahko BPE:

• Dodatno koncentrirajte LiCl.
• Odstranite ostanke nečistoč, ki so prešle skozi RO membrano.
• Neposredno proizvajajte LiOH (ključni material za baterije) iz LiCl, s čimer povečate vrednost izdelka in racionalizirate celoten proces.

3.3 Napredna filtracija za čistost: ultrafiltracija (UF) in nanofiltracija (NF)

Med RO, BPE in končno kristalizacijo je mogoče strateško uporabiti druge membranske tehnologije, kot sta ultrafiltracija (UF) in nanofiltracija (NF).

• Ultrafiltracija (UF):Ta tlak{0}}membranski proces ločuje delce glede na velikost. UF membrane imajo velikosti por, ki se običajno gibljejo od 0,01 do 0,1 mikrometra.
• Uporaba:UF je odličen za odstranjevanje suspendiranih trdnih snovi, koloidov, bakterij in velikih organskih molekul iz toka litija. Deluje kot robustna pred-obdelava za bolj občutljive membrane, kot sta NF in BPE, ter preprečuje obraščanje in zagotavlja njihovo optimalno delovanje.
• Nanofiltracija (NF):NF membrane imajo manjše pore kot UF, vendar večje od RO (običajno 0,001 do 0,01 mikrometra). Zavračajo večvalentne ione (kot so Ca²⁺, Mg²⁺, SO₄²⁻⁻) učinkoviteje kot enovalentne ione (kot so Li⁺, Na⁺, Cl⁻).
• Uporaba:NF je dragocen za selektivno ločevanje. Lahko se na primer uporabi za nadaljnje odstranjevanje dvovalentnih ionov nečistoč (npr. magnezija, kalcija, sulfatov) iz raztopine,-ki vsebuje litij, s čimer predhodno-prečisti tok, preden vstopi v BPE ali MVR, zaradi česar so ti procesi učinkovitejši in proizvajajo čistejši končni izdelek.

Logično napredovanje:

• RO sistem:Odstranjevanje velike količine vode in začetna koncentracija iz razredčenih slanic ali tehnološke vode.
• UF sistem:Odstrani suspendirane trdne snovi, koloide in velike organske snovi ter tako zaščiti naslednje membrane.
• NF sistem:Selektivno odstrani večvalentne ione nečistoč (Mg²⁺, Ca²⁺, SO₄²⁻) iz toka litija.
• Bipolarna elektrodializa (BPE):Natančno ločevanje, cepitev soli (npr. LiCl v LiOH) in končno poliranje nečistoč.

3.4 Ionska izmenjava (IX) in ekstrakcija s topilom (SX) za ciljno odstranjevanje nečistoč

Poleg membranskih tehnologij sta ionska izmenjava (IX) in ekstrakcija s topilom (SX) močna orodja za visoko selektivno odstranjevanje nečistoč.

• Ionska izmenjava (IX):Ta postopek uporablja porozne polimerne smole, ki vsebujejo nabite funkcionalne skupine za selektivno vezavo in odstranjevanje specifičnih ionov iz raztopine.
• Uporaba:IX smole je mogoče prilagoditi za odstranjevanje zelo specifičnih sledov nečistoč, ki jih je težko odstraniti z drugimi sredstvi, kot so bor, kalcij, magnezij in težke kovine. Pogosto se uporablja kot stopnja poliranja za doseganje izredno visokih stopenj čistosti, ki so potrebne za baterijski-litij.
• Ekstrakcija s topilom (SX):SX vključuje stik dveh tekočin, ki se ne mešata (vodna raztopina, ki vsebuje litij in nečistoče, ter organsko topilo), da se selektivno prenesejo specifične komponente iz ene faze v drugo.
• Uporaba:SX je še posebej učinkovit za ločevanje litija iz visoko koncentriranih raztopin s kompleksnimi profili nečistoč ali za pridobivanje drugih dragocenih stranskih -produktov. Ponuja visoko selektivnost in se lahko uporablja za odstranjevanje magnezija ali drugih zahtevnih elementov.
• Interplay:Te tehnologije pogosto delujejo v povezavi. Na primer, po začetni koncentraciji (RO, UF, NF) lahko BPE proizvede koncentrirano raztopino LiOH. Pred končno kristalizacijo bi lahko uporabili kolono IX, da bi odstranili vse zadnje sledi neželenih kovinskih ionov, kar zagotavlja absolutno najvišjo čistost.

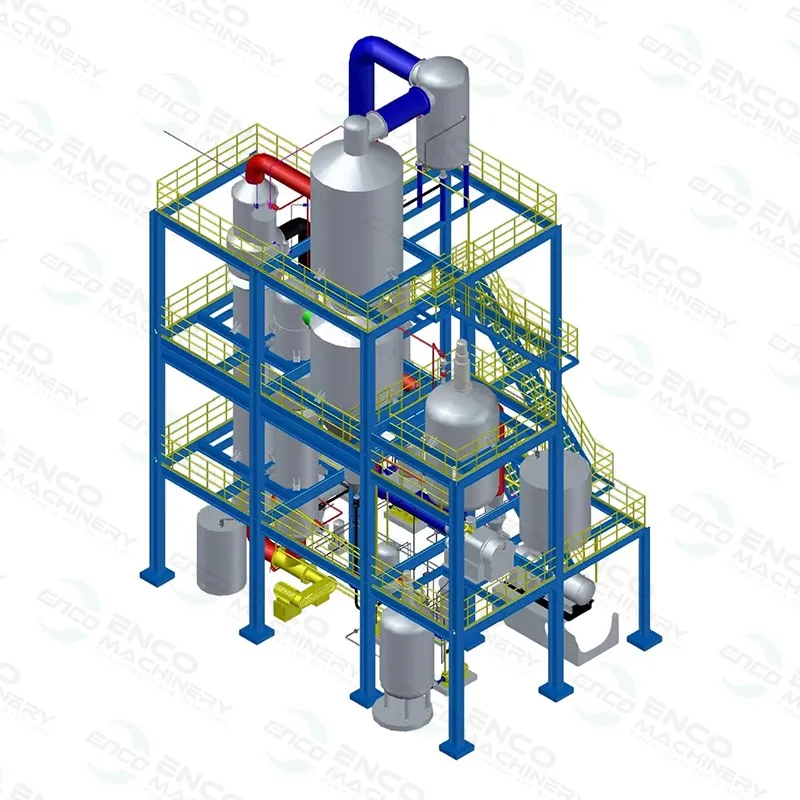

3.5 Končna koncentracija in kristalizacija z uparjalniki MVR

Ko raztopina litija doseže želeno stopnjo čistosti skozi različne korake ločevanja in poliranja, je zadnja stopnja doseganje visoke koncentracije in kristalizacija želenega litijevega produkta, običajno litijevega karbonata (Li₂CO3) ali litijevega hidroksida (LiOH·H₂O). Tukaj jeMVR uparjalniki (mehanska parna rekompresija)imajo ključno, energetsko-učinkovito vlogo.

Kako delujejo izparilniki MVR:
Uparjalnik MVR deluje tako, da stisne paro, ki nastane iz vrele raztopine, s čimer se poveča njena temperatura in tlak. Ta stisnjena para se nato uporabi kot grelni medij za isti uparjalnik. Ta cikel dramatično zmanjša porabo zunanje energije v primerjavi s tradicionalnimi več-uparjalniki, kjer se para kondenzira in toplota izgubi.

Vloga pri rafiniranju litija:

• Koncentracija:Uparjalniki MVR so idealni za koncentriranje prečiščene raztopine litija (npr. raztopine Li₂SO₄, LiCl ali LiOH) do ravni prenasičenosti, potrebne za kristalizacijo.
• Energijska učinkovitost:S ponovno uporabo latentne toplote MVR občutno zniža energetski odtis in obratovalne stroške, kar je velika prednost pri energijsko-intenzivnih procesih izhlapevanja.
• Izdelek visoke čistosti:Nadzorovano izhlapevanje v MVR pomaga doseči dosledno velikost in morfologijo kristalov, kar prispeva h kakovosti končnega izdelka in enostavnosti rokovanja.
• Zmanjšana količina odpadkov:MVR lahko koncentrira tokove odpadkov in zmanjša količino odplak, ki jih je treba odstraniti.

Povzetek Ultimate Progressive Flow:

1. Začetna surovina:Slanica (sončno izhlapevanje) ali spodumen (plemenitenje, praženje, izpiranje s kislino).

2. Pred-koncentracija in pred-obdelava (za slanico/razredčene tokove):

• RO sistem:Odstranjevanje velike količine vode, začetna koncentracija, recikliranje vode.

3. Vmesna filtracija in selektivno odstranjevanje nečistoč:

• UF sistem:Odstranjuje suspendirane trdne snovi, koloide.
• NF sistem:Selektivno odstranjuje večvalentne nečistoče (Mg²⁺, Ca²⁺, SO₄²⁻).

4. Ciljno ločevanje in koncentracija:

• Bipolarna elektrodializa (BPE):Razdelitev soli (npr. LiCl v LiOH), natančno ločevanje nečistoč, nadaljnja koncentracija.
• Ionska izmenjava (IX) / ekstrakcija s topilom (SX):Visoko selektivno odstranjevanje specifičnih sledov nečistoč (npr. bor, težke kovine, ostanki magnezija).

5. Končna koncentracija in kristalizacija:

• MVR uparjalnik:Energijsko-učinkovito koncentrira visoko prečiščeno raztopino litija.
• Kristalizacija:Obori baterijski-litijev karbonat (z dodajanjem natrijevega pepela raztopini Li₂SO₄ ali LiCl) ali litijev hidroksid monohidrat (iz raztopine LiOH).

6. Post{1}}kristalizacija: pranje, sušenje in pakiranje končnega izdelka.

Oddelek 4: Od raztopine do trdne snovi: Nastanek končnega izdelka

Ko je raztopina litija visoko koncentrirana in prečiščena, želena litijeva spojina izkristalizira.

4.1 Proizvodnja litijevega karbonata (Li₂CO3)

• Padavine:Za raztopine litijevega sulfata ali litijevega klorida se doda natrijev karbonat (natrijev karbonat, Na₂CO3). Ta reagira in tvori netopen litijev karbonat, ki se obori iz raztopine:

Li₂SO₄ + Na₂CO₃ → Li₂CO3(s) + Na₂SO₄

2LiCl + Na₂CO₃ → Li₂CO3(s) + 2NaCl

• Filtracija, pranje, sušenje:Oborjeno suspenzijo Li₂CO3 nato filtriramo, večkrat speremo z deionizirano vodo, da odstranimo preostale nečistoče (zlasti natrijeve soli) in na koncu posušimo, da nastane fin bel prah.
• Zahteva glede-razreda baterije:Litijev-karbonat za baterije običajno zahteva stopnje čistosti nad 99,5 %, ki pogosto dosežejo 99,9 % ali več, s strogimi omejitvami za določene kovinske nečistoče.

4.2 Proizvodnja litijevega hidroksida (LiOH·H₂O)

Litijev hidroksid je vedno bolj zaželen za katodne materiale z-vsebnostjo niklja (NMC 811, NCA) zaradi večje gostote aktivnega materiala in boljše toplotne stabilnosti med proizvodnjo baterij.

• Iz litijevega karbonata:V preteklosti je bil LiOH proizveden z reakcijo Li₂CO3 s kalcijevim hidroksidom (Ca(OH)₂), da je nastal litijev hidroksid in netopni kalcijev karbonat.
• Li₂CO₃ + Ca(OH)₂ → 2LiOH + CaCO3(s)
• Neposredno iz LiCl prek BPE:Kot že omenjeno, bipolarna elektrodializa ponuja bolj neposredno in pogosto čistejšo pot za proizvodnjo LiOH iz koncentriranih raztopin LiCl, pri čemer se izognemo potrebi po dodatnih kemikalijah in zmanjšamo -stranske produkte.
• Izhlapevanje in kristalizacija:Raztopino litijevega hidroksida (bodisi iz pretvorbe karbonata ali BPE) nato koncentriramo (pogosto z uporabo uparjalnikov MVR) in ohladimo, da kristalizira litijev hidroksid monohidrat (LiOH·H₂O).
• Pranje, sušenje, pakiranje: Similar to lithium carbonate, the crystals are filtered, washed, and dried. Battery-grade LiOH also demands very high purity, usually >99,5 %, s strogimi specifikacijami za nečistoče.

Oddelek 5: Nadzor kakovosti in trajnost pri rafiniranju litija

Doseganje specifikacij za-razred baterije zahteva strog nadzor kakovosti na vsaki stopnji. Analitike, kot sta masna spektrometrija induktivno sklopljene plazme (ICP-MS) in atomska absorpcijska spektroskopija (AAS), se uporabljajo za odkrivanje enakomernih delov-na-milijon ravni nečistoč.

Premisleki glede trajnosti:
Vpliv na okolje rafiniranje litija je vse večja skrb.

• Poraba vode:Postopki s slanico so lahko-vodointenzivni. Napredne membranske tehnologije (RO, UF, NF) so ključnega pomena za recikliranje in ohranjanje vode.
• Poraba energije:Obdelava in izhlapevanje trdih kamnin sta energetsko-intenzivna. Uparjalniki MVR bistveno zmanjšajo porabo energije.
• Kemična uporaba in odpadki:Optimizacija procesov, kot je BPE, ki lahko regenerira kisline in baze, zmanjša potrebo po svežih kemikalijah in zmanjša nevarne odpadke.
• Upravljanje po-izdelku:Raziskovanje uporab stranskih -proizvodov (npr. natrijevega sulfata iz proizvodnje Li₂CO₃) lahko izboljša splošni gospodarski in okoljski odtis.

Zaključek: Prihodnost rafiniranja litija

Postopek rafiniranja litija je dinamično in razvijajoče se področje. Ker povpraševanje po visoko{1}}zmogljivih baterijah še naprej narašča, industrija nenehno uvaja inovacije, da bi razvila učinkovitejše, stroškovno-učinkovite in okoljsko trajnostne metode. Integracija naprednih membranskih tehnologij, kot so sistemi RO, bipolarna elektrodializa, ultrafiltracija in nanofiltracija, skupaj z energetsko-učinkovitimi rešitvami, kot so uparjalniki MVR, pomeni pomemben korak naprej. Te tehnologije ne obljubljajo samo povečanja čistosti in pretoka, ampak imajo tudi ključno vlogo pri zmanjševanju okoljskega odtisa proizvodnje litija.

Razumevanje zapletenih korakov od surovine do materiala za baterijo-je ključnega pomena za vse, ki sodelujejo v dobavni verigi električnih vozil, obnovljivih virov energije ali trajnostnih tehnologij. Nadaljnje prizadevanje za rafiniranje litija bo nedvomno oblikovalo prihodnost čiste energije. Če želite podrobneje razpravljati o rafiniranju litija, nas kontaktirajte; naši tehnični in procesni inženirji so vedno na voljo za pogovore.
