Krožni ventil v uparjalniku MVR: Vodnik za nadzor pretoka in postopek

Kaj je aKrožni ventilin kako uravnava pretok?

Uvod

V industrijskih tekočinskih sistemih so krožni ventili med najpogosteje uporabljenimi napravami za modulacijo pretoka in tlaka. Zaradi njihovega linearnega gibanja in razmeroma dobre vodljivosti so pogosti v zankah krmiljenja procesov v kemičnih, naftnih in plinskih sistemih, sistemih za napajanje, obdelavo vode in sistemih uparjalnikov. medtem,MVR uparjalniki (uparjalniki z mehansko rekompresijo hlapov) so postali vse bolj priljubljeni v energetsko-učinkovitih obratih za izparevanje in koncentracijo. V uparjalniku MVR je natančen nadzor pretokov (dovod tekočine, recirkulacija, izpust hlapov itd.) kritičen - in krožni ventili pogosto igrajo ključno vlogo v teh krmilnih krogih. V tem članku bomo poglobljeno raziskali, kaj je krožni ventil, kako uravnava pretok in kako se integrira v sisteme uparjalnikov MVR (glede na postopek in nadzor).

Kaj je krožni ventil? - Definicija, struktura, vrste

Opredelitev in osnovno načelo

Krožni ventil je vrsta linearnega ventila za krmiljenje gibanja, ki se uporablja za uravnavanje pretoka tekočine skozi cevovode. Ventil deluje tako, da premakne disk ali čep (pritrjen na steblo) pravokotno proti mirujočemu sedežu ali stran od njega, s čimer modulira površino preseka pretoka. Ime "globus" je nastalo zgodovinsko, ko je imelo veliko takšnih ventilov sferična telesa, vendar sodobni modeli morda niso strogo sferični.

V terminologiji za krmiljenje procesa se krožni ventil pogosto uvršča med drsne{0}}krmilne ventile (v nasprotju z rotacijskimi ventili). V skladu s Priročnikom za krmilne ventile krmilni ventili (vključno s kroglicami) manipulirajo s pretokom tekočine tako, da spreminjajo velikost pretočnega prehoda (tj. odprtine) po navodilih krmilnega signala, s čimer nadzirajo pretok in spremenljivke procesa na koncu (Emerson, Priročnik za krmilne ventile).

Skousenov priročnik za ventile opisuje krogelne ventile kot enega od primarnih tipov regulacijskih ventilov, ki so še posebej primerni za dušenje zaradi njihove zmožnosti progresivnega nadzora pretoka (Skousen, 1997).

Pri industrijskih procesnih regulacijskih ventilih (Arca/Artes) je poudarek pogosto na krožnih ventilih zaradi njihovega zanesljivega krmiljenja in razmeroma predvidljivih karakteristik pretoka v industrijskih zankah (Arca/Artes, Priročnik za procesne regulacijske ventile).

Krožni ventil je tako strukturna kot funkcionalna komponenta: telo ventila, notranji deli in krmilni mehanizem (vreteno + aktuator), ki omogoča modulacijo.

Notranja struktura in komponente

Standardni krožni ventil je sestavljen iz naslednjih ključnih komponent (s terminologijo, ki je skladna z učbeniki za-kontrolne ventile):

• Telo / ohišje: lupina,-ki vsebuje glavni tlak; vsebuje notranje dele in se povezuje s prirobnicami ali zvari.
• pokrov motorja: Zapiralo na telesu, ki vsebuje tesnilo stebla in vodi steblo. Na telo je privit ali privit.
• steblo: linearna palica, ki poganja gibanje čepa/diska; se razteza skozi pokrov motorja, zaprt z embalažo, v votlino ventila.
• Čep/disk (ali element z ventilom): premični del, pritrjen na steblo; premika se proti sedežu ali stran od njega, da omeji pretok.
• Sedežni obroč / sedež: Nepremična površina, na katero čep tesni v zaprtem položaju.
• Kletka ali vodilna struktura: Številni sodobni krožni ventili vključujejo kletko ali vodilo, ki obdaja čep za usmerjanje toka, zmanjšanje turbulence in določanje značilnosti toka.
• Embalaža in tesnilo: Tesnjenje okoli stebla za preprečevanje puščanja.
• Pogon / ročno kolo / pogonski mehanizem: ročno ročno kolo v enostavnih ventilih; pnevmatski, hidravlični ali električni aktuatorji v avtomatiziranih krmilnih ventilih.
• Dodatki: Pozicioner, končna stikala, ojačevalci glasnosti, dušilci itd.

Čep se običajno premika v ravni črti vzdolž osi stebla, ki poteka skozi kletko ali vodilo. Odprtine v kletki postopoma izpostavljajo večji ali manjši prerez, ko se čep premika, kar zagotavlja nadzorovano modulacijo pretoka.

Ključna notranja oblikovalska odločitev je trim - oblika in razporeditev čepa, sedeža, lukenj v kletki in vodilne strukture -, ki opredeljuje karakteristiko pretoka, linearnost in obnašanje kavitacije/šuma.

Vrste in različice krožnega ventila

Obstaja več variant krogelnih ventilov, zasnovanih za različne storitve:

• Ravni-skozi (v-liniji) krožni ventil- vhod in izhod sta poravnana (obrnjenost 180 stopinj).
• Kotni krožni ventil- pretočna pot je upognjena, običajno za 90 stopinj, zato sta vstop in izhod pravokotna. To je uporabno, kadar postavitev cevi zahteva spremembo smeri ali izpraznitev telesa ventila.
• Y-vzorec (ali Y-krozni) ventil- telo je poševno (Y-oblika), tako da je steblo nagnjeno in je pot toka manj vijugasta; to zmanjša padec tlaka in obrabo.
• Uravnotežen zaporni ventil- čep je izvrtan ali uravnotežen za zmanjšanje neto sil in izboljšanje nadzora pri visokih-padcih tlaka.
• Proti{0}}kavitacijski ali več{1}}stopenjski krožni ventil- posebne notranje obloge, zasnovane za ublažitev kavitacije, hrupa in erozije v pogojih visokega ΔP.
• Krogeni ventili, ventili za visoke-temperature ali posebni materiali- različic za ekstremne pogoje uporabe.

Vsaka različica ima kompromis-v padcu tlaka, enostavnosti nadzora, stroških, tesnjenju in vzdrževanju.

Prednosti in slabosti

Prednosti krogelnih ventilov:

• Dober nadzor dušenja: ker se območje pretoka postopoma spreminja, ponujajo zmožnost natančne modulacije.
• Predvidljiva karakteristika pretoka: Lažje modeliranje in prilagajanje krmilnih zank.
• Dobro tesnjenje pri zapiranju: geometrija sedeža čepa-lahko doseže tesno zapiranje.
• Robusten proti obrabi sedeža: zasnova je primerna za pogosto uporabo.
• Prilagodljiv za naknadno vgradnjo: na voljo veliko velikosti in oblog.
• Nižji hrup in tveganje kavitacije (v primerjavi z nekaterimi rotacijskimi ventili) zahvaljujoč boljšim karakteristikam obnovitve tlaka. (Končasti ventili imajo višje faktorje obnovitve tlaka kot rotacijski ventili, kar pomeni manj ponovnega zajetja energije, vendar to pomeni tudi zmanjšano tveganje kavitacije) (Baumann, Mehanika tekočin regulacijskih ventilov)
• Vsestranskost: lahko se uporablja za tekočino, plin, paro, gnojevko, odvisno od materialov.

Slabosti:

• Večji padec tlaka: ker pot toka ni racionalizirana, je več upora.
• Večja velikost, težja: V primerjavi s krogličnimi ali metuljastimi ventili enake nazivne velikosti.
• Višji stroški na enoto pretoka (Cv) za velike sisteme.
• Tveganje puščanja tesnila stebla skozi čas.
• Vzdrževanje je bolj vključeno (zlasti za obloge in sedeže).
• Občutljivost na sile,-ki jih povzroča tok, in potencialna nestabilnost v hitro-spreminjajočih se tokovih.

Na splošno oblikovalci izberejo krožne ventile, kjer je pomembna natančnost krmiljenja in kjer je padec tlaka sprejemljiv.

Kako krožni ventil uravnava pretok? - Teorija in mehanizem

Da bi razumeli, kako krožni ventil uravnava pretok, preučimo razmerje med pretokom in karakteristiko, obnašanje padca tlaka, krmilne dodatke, dinamične sile in pojave stabilnosti.

Razmerje tok – značilnost

Osrednji koncept pri regulacijskih ventilih je karakteristika pretoka - razmerje med odpiranjem ventila (hod ali dvig čepa) in pretokom (ali koeficientom pretoka). Pogosti tipi so:

• Linearna karakteristika: pretok je sorazmeren dvigu (tj. podvojitev dviga podvoji pretok).
• Enako{0}}odstotna značilnost: vsako povečanje dviga povzroči sorazmerno odstotno spremembo pretoka (tj. odziv se poveča pri višjem dvigu).
• Lastnost hitrega{0}}odpiranja: veliko povečanje pretoka pri majhni odprtini, nato izravnava - uporabno za vklop/izklop ali hiter odziv.

Izbira značilnosti je odvisna od procesa: za procese s širokim dinamičnim razponom in ne-linearnim obnašanjem je pogosto zaželen enak-odstotek; linearno je preprostejše in včasih bolj intuitivno.

Zasnova obrobe (oblika čepa, luknje v kletki) določa, katere značilnosti ima krožni ventil.

Med delovanjem, ko krmilnik prilagaja odprtino ventila, se čep premakne in spremeni izpostavljena območja pretoka v kletki. Pretok skozi ventil upošteva enačbe odprtina/pretok, modulirane s koeficientom ventila (Cv), ki je odvisen od dviga in razlike v tlaku.

Padec tlaka, faktor obnovitve, kavitacija in hrup

Krogelni ventil sam po sebi povzroča padec tlaka. Tlak navzgor (P₁) pade na minimum pri veni contracta (najnižji tlak), nato pa se nekaj statičnega tlaka navzgor vzpostavi (P₂). Merilo, koliko tlaka je "obnovljenega", je zajeto s faktorjem povrnitve tlaka (ali koeficientom obnovitve, ki se pogosto imenujeF_L). Krožni ventili imajo običajno višje faktorje obnovitve tlaka (tj. manjšo obnovitev) v primerjavi z metuljastimi ali krogelnimi ventili (Baumann, Mehanika tekočin regulacijskih ventilov) -, kar pomeni, da je večji padec tlaka trajen.

Zaradi tega je ventil manj nagnjen k kavitaciji (kjer nastanejo in sesedejo parni mehurčki) v primerjavi z določenimi rotacijskimi ventili, vendar pa lahko v pogojih visokega ΔP še vedno pride do kavitacije, če je ne ublažimo.

Hrupje še ena skrb. Visok{1}}turbulentni tok, hiter padec tlaka in kavitacija lahko povzročijo hrup. Obrobe ventilov lahko vključujejo-zmanjšanje hrupa ali večstopenjske padce (difuzorji, kletke, labirinti) za ublažitev hrupa.

Kavitacija in utripanje: Če lokalni tlak pade pod parni tlak, nastanejo parni mehurčki, ki se zrušijo navzdol (kavitacija), kar lahko povzroči erozijo notranjih površin. Če tlak ostane nižji od parnega tlaka navzdol, pride do utripanja. Da bi se temu izognili, načrtovalci ventilov uporabljajo večstopenjski padec tlaka v nadzorovanih korakih za zmanjšanje ΔP na -stopnjo (tj. proti-kavitacijsko uravnavanje).

V praksi mora načrtovalec zagotoviti, da je ventil ΔP znotraj varnega območja, in po možnosti dodati stopnjo ali obvod za zaščito ventila.

Dodatki za aktiviranje, trim in krmiljenje

Gibanje čepnega ventila običajno poganja aktuator (pnevmatska membrana, batni, hidravlični ali električni motor). Pogon interpretira krmilni signal (npr. 4–20 mA ali pnevmatski 3–15 psi), da poganja položaj droga. Za zagotovitev natančnega odziva se uporabljajo pozicionerji, povratne informacije in dodatki.

• Pozicionar: primerja ukazni signal z dejanskim položajem stebla in popravi napako (zagotavlja natančno gibanje).
• Končna stikala, zaustavitve giba: za določitev končnih položajev.
• Snubbers, ojačevalci glasnosti: za upočasnitev hitrega gibanja ali zagotavljanje dinamičnega odziva.
• Zaloge in krmilne linije: za pnevmatske ali hidravlične sisteme.

Obloga (čep + kletka) je izbrana tako, da zagotavlja želeno karakteristiko pretoka, obvladovanje padca tlaka in vzdržljivost. Pri visokih ΔP ali erozivnih storitvah so morda potrebni trimovi z več votlinami, proti-hrupni trimi ali stopenjsko zmanjšanje pretoka.

Dinamične sile, pretok-kompenzacija sile in stabilnost

Ko tekočina teče skozi delno odprt ventil, sile toka delujejo na čep, steblo in notranje površine. Te sile lahko destabilizirajo ventil, povzročijo vibracije ali lepljivost. Zato dobra zasnova ventila vključuje-kompenzacijo sile pretoka, kjer geometrija ali izravnalne luknje zmanjšajo neuravnotežene sile.

Članek o silah pretoka v ventilih (Lugowski, Flow-Force Compensation in a Hydraulic Valve) kritizira standardne učbeniške formule in predlaga izboljšano modeliranje kompenzacije, ki temelji na tlačnih neravnovesjih namesto na preprostih Newtonovih modelih vedra (Lugowski, 2015). Oblikovalci se morajo zavedati teh dinamičnih učinkov, zlasti pri visokih hitrostih.

Na stabilnost ventila vplivajo tudi histereza, mrtvi pas, oprijem in zračnost v sistemu trim-aktuatorja. Pozicionerji in kalibracija jih pomagajo ublažiti.

Če povzamemo: regulacija se doseže z natančnim gibanjem čepa v kletki, skrbna zasnova pa zagotavlja, da se ventil stabilno in predvidljivo odziva na sile pretoka, turbulenco in spremembe tlaka.

Uporaba v procesnih in nadzornih sistemih

Krožni ventili niso izolirana strojna oprema; njihova funkcija je vgrajena v sisteme za nadzor procesov. Tu preučujemo, kako se uporabljajo in oblikujejo v takih okoljih.

Vloga regulacijskih ventilov pri vodenju procesa

V vsakem neprekinjenem proizvodnem obratu je veliko krmilnih zank: spremenljivke, kot so temperatura, tlak, pretok in nivo, je treba vzdrževati okoli nastavljenih vrednosti. Regulacijski ventil je običajno končni krmilni element - zadnja naprava, prek katere vpliva izhod krmilnika (npr. . 4–20 mA). Krmilnik izračuna želeno odprtino ventila na podlagi meritev in napake ter signalizira aktuatorju.

Natančneje, za krmiljenje pretoka ventil prilagaja površino prečnega-prereza, da doseže zahtevani pretok glede na razlike v tlaku navzgor/navzdol. Za nadzor tlaka ventil včasih modulira pretok, da vzdržuje spodnji tlak.

Zato mora projektant dimenzionirati in izbrati ventil tako, da njegova krmilljivost, razpon in odzivnost ustrezajo dinamiki procesa, ne da bi postal šibki člen regulacijske zanke.

Dimenzioniranje, izbira in nastavitev regulacijskih ventilov

Dimenzioniranje ventila vključuje izračun koeficient pretoka Cv (ali Kv v metričnih enotah), potreben pri polni obremenitvi, in zagotavljanje, da lahko ventil učinkovito deluje v zahtevanem območju (npr. od 10 % do 100 % pretoka). Ključni premisleki:

• Razpon/zmanjšanje: razmerje med največjim nadzorovanim pretokom in najmanjšim nadzorovanim pretokom (pogosto 50:1 ali 100:1 pri dobri zasnovi).
• Nadzorni organ: delež skupnega padca tlaka v sistemu, ki je dodeljen ventilu (pogosto 30–70 %), da se omogoči prilagodljivost modulacije.
• Padec tlaka (ΔP): dovoljena razlika skozi ventil brez povzročanja kavitacije ali nestabilnosti.
• Značilnost pretoka: linearno, enako-odstotno itd.
• Dinamičen odziv: hitrost ventila v primerjavi z dinamiko procesa.
• Pogoji delovanja: temperatura, tlak, vrsta tekočine, jedkost, prisotnost trdnih snovi ali umazanih tekočin.
• Materiali in obloge: združljivost, odpornost proti eroziji, pričakovana življenjska doba.

Ko je ventil izbran in nameščen,uglaševanjekrmilna zanka (parametri PID) mora upoštevati dinamiko ventila, mrtvi čas in nelinearnosti. Ventil ne sme povzročiti čezmernega zamika ali prekoračitve.

Integracija krogelnih ventilov z instrumenti

Integracija pomeni povezavo regulacijskega ventila s senzorji, oddajniki, krmilniki in povratnimi napravami. Nekaj ​​ključnih točk:

• Oddajnik pretoka/merilec pretoka meri dejanski pretok in ga napaja krmilniku.
• Krmilnik (DCS, PLC, PID algoritem) primerja nastavljeno vrednost pretoka in izmerjeni pretok, nato pa odda krmilni signal.
• Pozicionar/sistem povratne informacije zagotavlja, da ventil doseže ukazani položaj.
• Senzorji tlaka ali temperature so lahko pred ali za ventilom za pomoč pri izpeljanih zankah (npr. kompenzacija tlaka).
• Blokade in varnostna logika morajo preprečiti napačno vedenje ventila v neobičajnih pogojih (npr. varno-okvaro, izklop v sili).
• Obvodni in premostitveni ventili se lahko uporabljajo za zaščito sistema ali omogočanje vzdrževanja.

Tako je pri načrtovanju sistema krožni ventil del verige: senzor → krmilnik → aktuator/ventil → proces. Vsaka povezava mora biti zanesljiva, natančna in dovolj hitra.

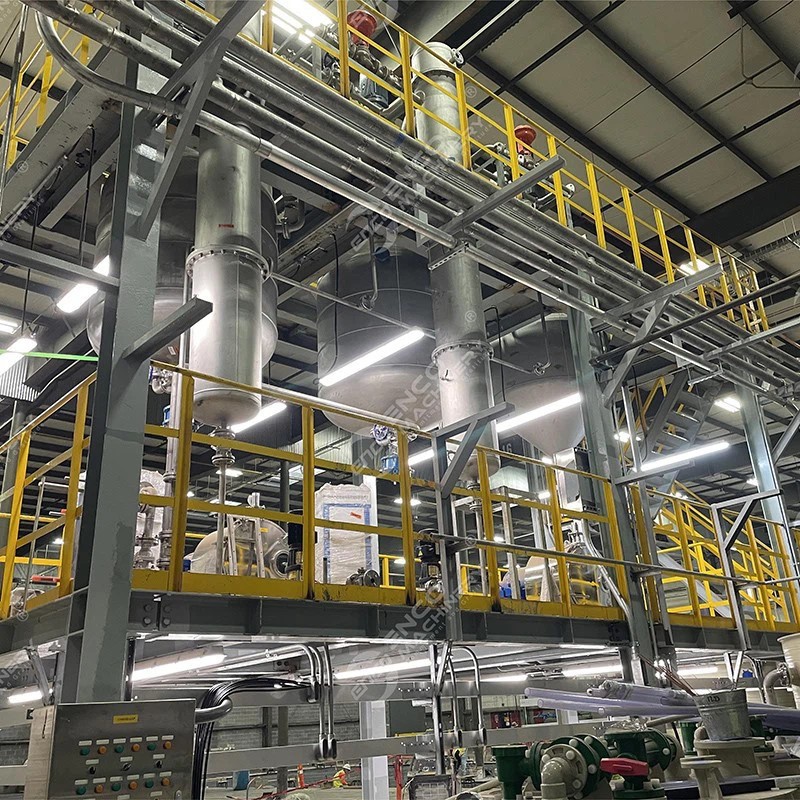

Uparjalnik MVR: Pregled in načela

Da bi razumeli vlogo krožnih ventilov v uparjalniku MVR, najprej pregledamo, kaj je uparjalnik MVR, kako deluje in njegove sistemske komponente.

Kaj je uparjalnik MVR (mehanska parna rekompresija).

Uparjalnik MVR je sistem, ki uporablja mehansko rekompresijo hlapov za recikliranje energije v procesih izhlapevanja, s čimer poveča toplotno učinkovitost. Namesto uporabe sveže pare za ogrevanje dovoda sistem MVR vzame paro, ki nastane z delnim izhlapevanjem, jo ​​stisne (dvigne njen tlak in temperaturo) in jo uporabi kot grelni medij za nadaljnje izhlapevanje. Ta zanka zmanjša porabo zunanje pare in poveča energetsko učinkovitost.

Kot je opisano v "Sistemih MVR (mehanske rekompresije hlapov) za izparevanje, destilacijo in sušenje," sistemi MVR ponovno uporabijo energijo, ki bi se sicer izgubila, zaradi česar je izhlapevanje učinkovitejše. (Dokument s tehničnimi informacijami, 2019)

Zaradi tega se uparjalniki MVR uporabljajo v panogah, katerih cilj je zmanjšati porabo energije, npr. koncentracija odpadne vode, kemične raztopine, biomasa, mlečni izdelki itd. (Myande, The Ultimate Guide to MVR Evaporators).

Termodinamična in energetska prednost

V tradicionalnih več{0}}uparjalnikih se para uporablja v zaporednih učinkih; v nasprotju s tem pa MVR mehansko dvigne paro na višjo entalpijo, kar zahteva samo električno energijo za kompresor ali puhalo. Posledica tega je pogosto manjša poraba energije. Glede na dokument s tehničnimi informacijami MVR so lahko prihranki energije precejšnji, ker sistem interno reciklira latentno toploto (dokument s tehničnimi informacijami, 2019).

Specifična poraba energije (v npr. kWh na tono izhlapene vode) je pogosto nižja pri MVR kot pri običajnih sistemih s-parnim pogonom. Stroški kapitala so višji, vendar je splošna ekonomija življenjskega cikla pogosto naklonjena MVR, zlasti kadar so cene energije visoke.

Tipična postavitev in glavna oprema

Tipičen sistem uparjalnika MVR vključuje:

• Napajalna črpalka: za dovod tekočine v uparjalnik pri zahtevanem tlaku.
• Telo izmenjevalnika toplote / uparjalnika: kjer se tekočina segreva in nastaja para.
• Kompresor / puhalo: za zvišanje parnega tlaka in temperature.
• Površina za prenos toplote kondenzatorja ali rebojlerja: kjer stisnjena para kondenzira in prenaša toploto na dovodno stran.
• Obtočna črpalka / zanka(v sistemih s prisilnim kroženjem).
• Separator / bliskovni boben: za ločevanje parne in tekoče faze.
• Kontrolni ventili in cevi: za dovod, recirkulacijo, odvod hlapov, obvod in odtoke.
• Instrumentacija: senzorji za pretok, tlak, temperaturo, nivo, prevodnost itd.
• Varnostne naprave: razbremenilni ventili, odzračevalni ventili, povratni ventili.

Tok procesa je tipičen: dovod vstopa → delno izhlapevanje → hlapi se stisnejo → stisnjena para kondenzira v izmenjevalniku → latentna toplota poganja izhlapevanje → hlapi se ločijo in recirkulirajo ali izpustijo → koncentrirana tekočina se odvzame.

Zaradi zaprte zanke hlapov mora nadzor skrbno upravljati tlake, masne bilance in pretoke.

Vloga krožnega ventila v uparjalniku MVR (Proces in nadzor)

Zdaj združujemo dve temi: krožni ventil in uparjalnik MVR, s poudarkom na tem, kako krožni ventili delujejo v sistemih MVR v okviru procesne in krmilne logike.

Kjer se v sistemu MVR uporablja krožni ventil

Znotraj uparjalnega sistema MVR so krogelni ventili lahko nameščeni na več strateških lokacijah:

• Nadzor pretoka krme: regulacija dovoda tekočine v telo uparjalnika.
• Nadzor recirkulacije: v sistemih s prisilnim obtokom, krmiljenje pretoka obtočne črpalke ali zanke.
• Parni obvod ali dušenje: nadzor pretoka hlapov ali obvoda med zagonom, delno-obremenitvijo ali varnostnimi dogodki.
• Črpanje tekočine: krmiljenje črpanja koncentracije-offline.
• Nadzor odzračevanja ali odzračevanja: za odstranjevanje ne{0}}kondenzirajočih plinov ali vzdrževanje vakuuma.
• Nadzor dopolnilne vode ali pomožnega toka.

Ker te točke pogosto zahtevajo modulacijo (ne samo odpiranje/zapiranje), so kroglični ventili naravni kandidati.

Funkcije: regulacija, izolacija, obvod, krmilne zanke

Oglejmo si nekaj ključnih zank in delovanje krogelnih ventilov:

• Zanka za nadzor podajanja: Dovodni tok mora ustrezati zmogljivosti izhlapevanja. Krmilni ventil (krmilni ventil za dovajanje) prejme nastavljeno točko (npr. želeni masni pretok) in prilagodi svoj čep, da vzdržuje ta pretok glede na spreminjajoče se tlake navzgor ali spremembe gostote tekočine.
• Krmilna zanka recirkulacije: V sistemih s prisilnim kroženjem stopnja recirkulacije močno vpliva na prenos toplote in umazanijo. Krožni ventil za recirkulacijo modulira tok zanke.
• Dušenje hlapov / obvod: Med prehodnimi ali zagonskimi fazami lahko nastane preveč parnega tlaka; krožni ventil lahko duši ali obvozi hlape, da ohrani stabilen tlak ali zaščiti kompresor.
• Narišite nadzor koncentracije: Ventil nadzoruje odtok koncentrirane tekočine, tako da nivo tekočine ali koncentracija ostane enakomerna.

Vsaka od teh zank je procesna in krmilna zanka: senzorji merijo pretok, tlak, temperaturo ali nivo; krmilniki določajo aktiviranje; krožni ventil pa izvaja modulacije.

Med načrtovanjem je mogoče ustvariti kaskadne zanke ali krmiljenje s posredovanjem/povratno povezavo, kjer je dovodni ventil podrejen tlačni ali temperaturni zanki. Ventil mora imeti dovolj avtoritete in dinamičnega odziva, da ohrani stabilnost.

Nadzorne strategije: dovodni tok, pretok hlapov, tlak, raven

Oglejmo si nekaj strategij nadzora:

• Ravnovesje krma-hlapi: Ker mora ohraniti maso, morata biti pretok dovoda in pretok pare usklajena. Kaskadna krmilna shema lahko uravnava parni tlak, dovodni krožni ventil pa deluje pod ukazi zanke parnega tlaka.
• Nadzor tlaka: Parni tlak v uparjalniku vpliva na vrenje in prenos toplote. Ventil za dušenje pare je lahko del tlačne zanke za vzdrževanje tlaka pri nastavljeni vrednosti.
• Nadzor nivoja: Zalogo tekočine v uparjalniku je treba nadzorovati. Krožni ventil za izčrpavanje zagotavlja konstanten nivo; če se koncentracija spreminja, se mora ta zanka prilagoditi.
• Regulacija recirkulacijske zanke: Krožni ventil za recirkulacijo je mogoče krmiliti tako, da vzdržuje minimalno hitrost ali koeficient prenosa toplote.

Ker lahko medsebojno deluje več zank (npr. napajalna zanka sodeluje s tlačno zanko), so potrebne skrbne strategije prilagajanja in ločevanja. Dinamika ventila (mrtvi čas, zamik, nelinearnost) vpliva na to, kako agresivno lahko krmilnik deluje.

Interakcija z drugimi napravami (črpalke, kompresorji, izmenjevalniki toplote)

Krožni ventili v sistemih MVR morajo delovati skupaj s črpalkami, kompresorji in izmenjevalniki toplote:

• Črpalke: Dovodna ali obtočna črpalka mora zagotavljati zadostno tlačno višino; ventil mora biti dimenzioniran tako, da sistem črpalka–ventil spada v območje delovanja, ki ga je mogoče nadzorovati (ne preblizu zaustavitve ali valovanja). Ventil ne sme potisniti črpalke v nestabilno območje.
• Kompresor / puhalo: Pri dušenju hlapov ventil ne sme povzročati nestabilnosti pred tokom (naval) v kompresorju. Usklajevanje krmiljenja ventila in kompresorja je kritično.
• Obremenitev izmenjevalnika toplote: Količina kondenzirane stisnjene pare mora ustrezati moči uparjalnika. Regulacijski ventili modulirajo pretok, tako da ostane prenos toplote stabilen; če se umazanija spremeni, se krmilne zanke prilagodijo z nastavitvami ventila.
• Reciklirajte ali obidite linije: Za zaščito sistema ali med zagonom/zaustavitvijo obvodni vodi s krožnimi ventili omogočajo alternativne poti ali omejujejo pretoke.

Če povzamemo, krožni ventil je modulacijsko orodje znotraj integriranega sistema. Njegovo zasnovo, odziv in nadzor je treba obravnavati v kontekstu vseh naprav v MVR.

Primerjalna razprava: Drugi tipi ventilov in naprave v sistemih MVR

Medtem ko so krožni ventili običajni, imajo vlogo tudi alternativni tipi ventilov in naprave. Poučno jih je primerjati.

Kroglični, metuljasti in čepni ventili - Kompromisi-

Krogelni ventil: pogosto se uporablja za vklop/izklop storitve. Nudijo nizek padec tlaka, ko so popolnoma odprti, hitro aktiviranje in tesno tesnjenje. Vendar pa je njihova natančnost krmiljenja pretoka slabša od natančnosti krožnega ventila ("kroglična" geometrija vodi do manj linearne karakteristike krmiljenja) (Wikipedia,Kroglični ventil).

Metuljasti ventil: primeren za velike cevi in ​​nizke stroške, vendar je nadzor pretoka manj natančen, padec tlaka in turbulenca pa sta lahko večja zaradi diska na poti pretoka (Wikipedia,Metuljasti ventil).

Vtični ventil: včasih se uporablja v nadzornih aplikacijah, vendar je na splošno manj priljubljen za fino modulacijo.

Kadar je potrebna natančna regulacija (kot pri dovajanju, nadzoru hlapov v sistemih MVR), ostajajo kroglični ventili prednost kljub višjim stroškom in padcem.

Nepovratni ventili, varnostni ventili, varnostni ventili

V zankah uparjalnika MVR se vidi tudi:

• Kontrolni ventili: prepreči povratni tok, npr. povratni tok hlapov ali tekočine. Mora biti dimenzioniran tako, da zmanjša padec tlaka, vendar se tudi hitro odzove.
• Varnostni razbremenilni ventili: ščiti pred nadtlakom v parnih krogih; običajno vzmetno-obremenjeno in nastavljeno, da se odpre nad projektnim tlakom.
• Razbremenilni / izpušni ventili: za zasilno odvajanje hlapov ali plinov.

Ti ventili so redko modulirani - so zaščitne naprave -, vendar sta njihova prisotnost in tesna koordinacija s krmilnimi ventili bistvena za varnost in stabilnost.

Dolžnosti nadzora izmenjevalnika toplote v primerjavi z dolžnostmi ventila

V sistemu MVR toplotni izmenjevalniki opravljajo nalogo s kondenzacijo stisnjene pare in prenosom toplote na dovod. Ventili uravnavajo masne in energijske tokove. Neuravnoteženo delovanje ventila lahko povzroči neusklajenost pri prenosu toplote, umazanijo ali težave pri delovanju. Tako mora načrtovanje ventila upoštevati, kako se obremenitve izmenjevalnika toplote spreminjajo skozi čas, spremembe umazanije in prehodni odziv.

Črpalke, kompresorji, recirkulacijske naprave

Kot smo že omenili, so črpalke in kompresorji aktivne naprave in njihove krivulje delovanja se morajo ujemati z obsegom in dinamiko ventila. Obtočne naprave (npr. obtočne črpalke, obvodne zanke) lahko zmanjšajo obremenitev ventilov s ponujanjem alternativnih poti ali obvladovanjem ekstremov.

Praktični premisleki, izzivi in ​​najboljše prakse

Oblikovanje in delovanje krožnih ventilov v sistemih MVR (ali drugih procesnih sistemih) prinaša številne praktične izzive. Spodaj so najboljše prakse in opozorila.

Združljivost materialov, erozija, korozija

Tekočine v uparjalnikih so lahko jedke, vsebujejo trdne delce ali imajo možnost onesnaženja. Telo ventilov, čep, sedeži in obloge morajo biti izdelani iz ustreznih materialov (npr. nerjavno jeklo, Hastelloy, duplex itd.). Za abrazivne ali erozivne gnojevke so potrebni utrjeni robovi ali zaščitni premazi.

Erozija lahko poškoduje površine sedeža, kletke in čepa, kar povzroči puščanje ali nepredvidljivo vedenje. Redni pregled in zamenjava sta ključnega pomena.

Vzdrževanje, puščanje, življenjska doba

Puščanje tesnila stebla je dolgoročna-težava; morda bo potrebno redno prilagajanje ali ponovno pakiranje. Tesnilne površine se med cikli obrabijo in lahko pride do puščanja, razen če je vzdrževanje načrtovano.

Rezervni kompleti opreme in sedeži morajo biti pri roki. Postopki vzdrževanja morajo zagotoviti izolacijo, znižanje tlaka, praznjenje in varno delo.

Toplotni udar, napetosti v sklepih telo–pokrov

Pri visokih-temperaturnih spremembah (para, para, pogoji zagona),toplotni šokse lahko pojavi. Študija z naslovom »Modeliranje učinkov toplotnega šoka na ohišju krogelnega ventila-pokrov z vijačnim prirobničnim spojem« je modelirala napetosti na vijačnem prirobničnem spoju med ohišjem in pokrovom (Matheiu et al., 2012). Ugotovili so, da toplotni gradienti povzročajo premike obremenitve vijakov, pravilna zasnova pa mora upoštevati sile zategovanja in raztezanje materiala (Mathieu, Rit, Ferrari, Hersant, 2012).

Tako morajo v sistemih, kot je MVR, kjer prihaja do temperaturnih nihanj, načrtovalci upoštevati napetost, tesnost spoja in dinamične obremenitve.

Nastavitev krmilne zanke, proti-kavitacijska nastavitev, zmanjšanje hrupa

Krmilne zanke je treba nastaviti ob upoštevanju mrtvega časa ventila, nelinearnosti in sklopitve z drugimi zankami. Potrebni so pozicionerji, povratne informacije in uglaševanje.

Če obstaja nevarnost kavitacije, je treba uporabiti več-stopenjske ali anti-kavitacijske trime. Zmanjšanje hrupa lahko zahteva posebne obloge, dušilce zvoka ali zvočno izolacijo, zlasti za tokove hlapov ali plinov.

Priročniki za regulacijske ventile (Emerson) posvečajo cela poglavja hrupu, kavitaciji in strategijam trima (Emerson,Priročnik za krmilni ventil).

Zanesljivost, varnost, varni načini

Ventili morajo imeti določene položaje napake (neuspešno-odprto, neuspešno-zaprto), ki so v skladu z varnostjo. Na primer, če pride do izgube krme, bi moral krožni ventil v varnem stanju odpovedati. Obstajati morajo rezervno napajanje, povratna informacija o položaju in logične zapore.

Rutinska diagnostika, testi udarcev in vzdrževanje pomagajo ohranjati zanesljivost.

Ilustracija primera (hipotetični primer)

Razmislimo o poenostavljenem, hipotetičnem uparjalniku MVR, ki koncentrira tok slane odpadne vode. Načrtovana zmogljivost uparjalnika je za odstranitev 50 m³/uro vode z uporabo kompresorja MVR za povečanje parnega tlaka.

• Nadzor krme: Dovodni krožni ventil je nameščen za dovodno črpalko. Oddajnik pretoka meri dejanski pretok dovoda; krmilnik modulira krožni ventil za vzdrževanje nastavljene vrednosti (50 m³/uro). Obloga ventila je enako-odstotna, da se prilagodi spremembam tlaka navzgor.
• Dušenje hlapov: Parni krožni ventil je nameščen v izpustnem vodu za modulacijo pretoka pare ali omogoča obvod med nihanji. Zanka zagotavlja konstanten parni tlak v uparjalniku.
• Recirkulacija: Zanka s prisilnim obtokom vključuje obtočno črpalko in krožni ventil za prilagajanje pretoka zanke za vzdrževanje ciljne hitrosti in koeficienta prenosa toplote.
• Nadzor črpanja: Linija za črpanje koncentrirane tekočine- vključuje krožni ventil za vzdrževanje nivoja v uparjalniku.

V tej postavitvi se vsa glavna modulacija doseže s krožnimi ventili, ki jih usklajuje krmilni sistem. Uglaševanje zanke zagotavlja stabilno delovanje brez nihanj, proti-kavitacijski trim pa se uporablja za dušenje pare zaradi visokega ΔP.

Med preskušanjem so inženirji opazili, da je prirobnica kroglastega ventila za nadzor hlapov, privita na ohišje in pokrov motorja, podvržena prehodnim premikom obremenitve med hitrimi spremembami temperature. Z uporabo modeliranja FEA, podobnega tistemu v Mathieu et al. (2012), prilagodijo prednapetost vijaka in izberejo ustrezen fleksibilen material tesnila za ublažitev nihanj napetosti.

Sčasoma se tesnilo dovodnega ventila prepakira med načrtovanimi zaustavitvami; sedežna obloga se zamenja po določenem številu ciklov. Obrat dosega dolgo delovanje in stabilno delovanje.

Ta primer prikazuje, kako se morajo uskladiti teoretično načrtovanje, nadzor procesa in praktično vzdrževanje.

Povzetek & Outlook

• A krožni ventilje ventil za krmiljenje linearnega gibanja, ki uravnava pretok s premikanjem čepa proti sedežu ali stran od njega, pri čemer modulira{0}}prečno površino.
• Posebej je primeren za procesne in krmilne aplikacije zaradi relativno predvidljive krmilne karakteristike in modulacijske sposobnosti.
• Regulacija pretoka vključuje skrbno načrtovanje trima, karakteristike pretoka, padca tlaka pri rokovanju, kompenzacijo dinamičnih sil in integracijo z aktuatorji in pozicionerji.
• V uparjalnem sistemu MVR igrajo krožni ventili ključno vlogo pri nadzoru dovajanja, dušenju hlapov, recirkulaciji, črpanju in obvodnih zankah. Njihova pravilna izbira in nadzor sta ključnega pomena za stabilno in učinkovito delovanje.
• Alternativni tipi ventilov (kroglični, metuljasti) imajo prednosti glede stroškov in velikosti, vendar običajno ne ponujajo enako fine modulacije.
• Praktično načrtovanje mora upoštevati vzdržljivost materiala, kavitacijo, hrup, toplotne šoke, zanesljivost proženja, vzdrževanje in varno vedenje.
• Ilustracije primerov prikazujejo, kako se načrtovanje, nadzor in vzdrževanje zbližujejo.

V prihodnjem razvoju bomo morda videli pametne regulacijske ventile z vgrajeno diagnostiko, prilagodljivim krmiljenjem ali predvidenim vzdrževanjem, kar bo dodatno povečalo sinergijo krožnih ventilov s kompleksnimi sistemi, kot so uparjalniki MVR. Lahko se razvijejo tudi novi materiali za obrobe, aditivna proizvodnja za obrobe in naprave z integriranim ventilom in senzorjem.
